CIRCUIT DE REFROIDISSEMENT

CIRCUIT DE REFROIDISSEMENT POUR KTM 125 STING/100 DE 1997

POMPE A HUILE

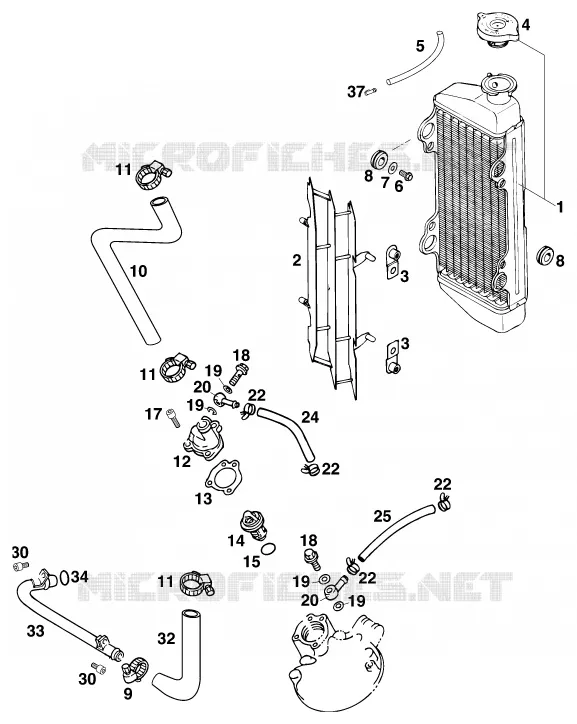

CIRCUIT DE REFROIDISSEMENT pour KTM 125 STING/100 de 1997
1
(1)  51135007000
SPOKE
2
(2)  54635034200
DEFLECTEUR RADIATEUR G 95
RADIATOR PROTECTION LEFT '95
3
(3)  54635038100
ATTACHE DEFLECTEUR 125 92
CLAMP FOR SPOILER '92
3
(3)  54635038100
ATTACHE DEFLECTEUR 125 92
CLAMP FOR SPOILER '92
4
(4)  58035016000
BOUCHON DE RADIATEUR
RADIATOR CAP SMALL 20,3 PSI
5
(5)  55007016001
DURITE
PVC-HOSE 7X10 PER METER
6
(6)  0025060206
HH COLLAR SCREW M6X20 TX30
HH COLLAR SCREW M 6X20 WS=8
7
(7)  51006097000
RONDELLE
WASHER 6,2X22X1,ST30,W.GALV.
8
(8)  41001052000
CACHE CABLE
RUBBER SLEEVE D=12MM
8
(8)  41001052000
CACHE CABLE
RUBBER SLEEVE D=12MM
9
(9)  0310000902400
HOSE CLIP 14-24
HOSE CLAMP GEMI 12/22
10
(10)  51135024000
RADIATOR HOSE 18 X 3,5
11
(11)  0310000902900
HOSE CLIP 18-29
HOSE CLAMP GEMI 18-29
11
(11)  0310000902900
HOSE CLIP 18-29
HOSE CLAMP GEMI 18-29
11
(11)  0310000902900
HOSE CLIP 18-29
HOSE CLAMP GEMI 18-29
12
(12)  46002730
COVER FOR THERMOSTAT
13
(13)  45309710
COVER GASKET THERMOSTAT
14
(14)  45601899
THERMOSTAT 65°C
15
(15)  45301339
JOINT OR 125 LC2 96
O-RING 2,4X27,5
17
(17)  0912060203
VIS CHC DIN 912
AH SCREW DIN0912-M 6X20
18
(18)  44919060
HOLLOW SCREW M6 WS=10
18
(18)  44919060
HOLLOW SCREW M6 WS=10
19
(19)  0603061001
JOINT CUIVRE DIN7603- 6X10X1
SEAL RING 6,3X11,8
19
(19)  0603061001
JOINT CUIVRE DIN7603- 6X10X1
SEAL RING 6,3X11,8
19
(19)  0603061001
JOINT CUIVRE DIN7603- 6X10X1
SEAL RING 6,3X11,8
19
(19)  0603061001
JOINT CUIVRE DIN7603- 6X10X1
SEAL RING 6,3X11,8
20
(20)  46002687
RING H20
20
(20)  46002687
RING H20
22
(22)  58031005000
COLLIER DURITE ESSENCE
CLAMP YDNAC 10128 12MM
22
(22)  58031005000
COLLIER DURITE ESSENCE
CLAMP YDNAC 10128 12MM
22
(22)  58031005000
COLLIER DURITE ESSENCE
CLAMP YDNAC 10128 12MM
22
(22)  58031005000
COLLIER DURITE ESSENCE
CLAMP YDNAC 10128 12MM
24
(24)  42403437
TUBE 5X12 L=250MM
25
(25)  42403397
TUBE 5X12 L=230MM
30
(30)  0025060126
HH COLLAR SCREW M6X12 TX30
AH SCREW DIN0912-M 6X12
30
(30)  0025060126
HH COLLAR SCREW M6X12 TX30
AH SCREW DIN0912-M 6X12
32
(32)  51135025000
RADIATOR HOSE 3,5 X 18
33
(33)  42403640
% STEEL LINE COOLING SYS. LC2'
34
(34)  45301329
JOINT OR 125 LC2 96
O-RING 11,8X2,4
37
(37)  50303089000
RACCORD DURITE RADIATEUR 97
ANGLE PIECE '97
Référence Désignation Prix Unitaire TTC Qté
# 1

51135007000

SPOKE
Contactez nous
# 2

54635034200

DEFLECTEUR RADIATEUR G 95
RADIATOR PROTECTION LEFT '95
# 3

54635038100

ATTACHE DEFLECTEUR 125 92
CLAMP FOR SPOILER '92
Contactez nous
# 4

58035016000

BOUCHON DE RADIATEUR
RADIATOR CAP SMALL 20, 3 PSI
# 5

55007016001

DURITE
PVC-HOSE 7X10 PER METER
# 6

0015060203

0025060206
HH COLLAR SCREW M6X20 TX30
HH COLLAR SCREW M 6X20 WS=8
# 7

51006097000

RONDELLE
WASHER 6, 2X22X1, ST30, W.GALV.
Contactez nous
# 8

41001052000

CACHE CABLE
RUBBER SLEEVE D=12MM
# 9

42013037200

0310000902400
HOSE CLIP 14-24
HOSE CLAMP GEMI 12/22
# 10

51135024000

RADIATOR HOSE 18 X 3, 5
Contactez nous
# 11

10001020000

0310000902900
HOSE CLIP 18-29
HOSE CLAMP GEMI 18-29
# 12

46002730

COVER FOR THERMOSTAT
Contactez nous
# 13

45309710

COVER GASKET THERMOSTAT
Contactez nous
# 14

45601899

THERMOSTAT 65°C
Contactez nous
# 15

45301339

JOINT OR 125 LC2 96
O-RING 2, 4X27, 5
Contactez nous
# 17

0912060203

VIS CHC DIN 912
AH SCREW DIN0912-M 6X20
# 18

44919060

HOLLOW SCREW M6 WS=10
Contactez nous
# 19

44917550

0603061001
JOINT CUIVRE DIN7603- 6X10X1
SEAL RING 6, 3X11, 8
# 20

46002687

RING H20
Contactez nous
# 22

58031005000

COLLIER DURITE ESSENCE
CLAMP YDNAC 10128 12MM
# 24

42403437

TUBE 5X12 L=250MM
Contactez nous
# 25

42403397

TUBE 5X12 L=230MM
Contactez nous
# 30

0912060123

0025060126
HH COLLAR SCREW M6X12 TX30
AH SCREW DIN0912-M 6X12
# 32

51135025000

RADIATOR HOSE 3, 5 X 18
Contactez nous
# 33

42403640

% STEEL LINE COOLING SYS. LC2'
Contactez nous
# 34

45301329

JOINT OR 125 LC2 96
O-RING 11, 8X2, 4
Contactez nous
# 37

50303089000

RACCORD DURITE RADIATEUR 97
ANGLE PIECE '97
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez KTM. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CIRCUIT DE REFROIDISSEMENT de votre KTM 125 STING/100 de 1997. Nous restons à votre disposition pour toute question.
