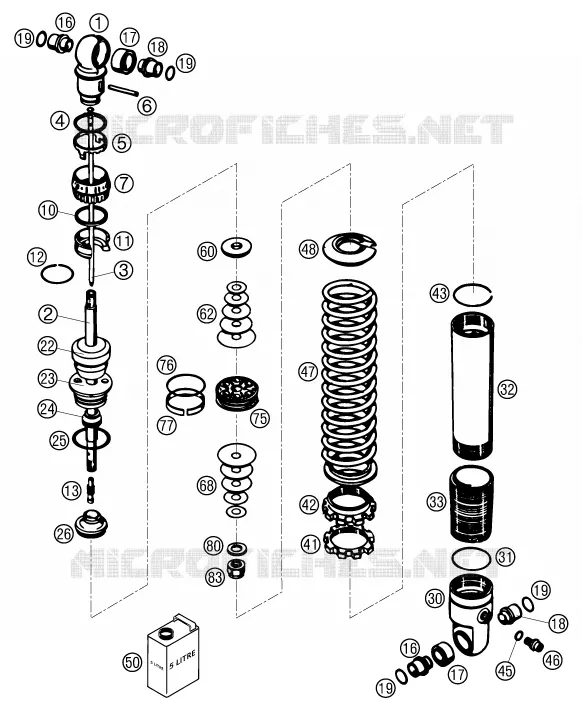

Vue éclatée

AMORTISSEUR

AMORTISSEUR POUR KTM 50 SX PRO JUNIOR LC DE 2002

ECHAPPEMENT

AMORTISSEUR pour KTM 50 SX PRO JUNIOR LC de 2002
1
(1)  46811495
CORPS INFERIEUR PDS L=50
SHOCK ABS. BOTTOM L=50
2
(2)  36120570
TIGE D=14;L=78 50 JUN. LC
SPINDEL D=14, L=78 50 JUN. LC
3
(3)  46811385S
AIGUILLE KPL. D=4; L=94
NEEDLE CPL. D=4, L=94
4
(4)  46811222
JOINT TORIQUE 36X0,5
O-RING 36X0,5
5
(5)  46811263
RONDELLE
WASHER
6
(6)  46811261
GOUPILLE 4X35
PIN 4X35
7
(7)  46811827
BAGUE D'AJUSTAGE D40 50 JUN.LC
ADJ. KNOB D=40 50 JUN. LC
10
(10)  46811221
SHAFT SEAL 29X35X3
11
(11)  46811367
BAGUE INTERMEDIAIRE H=4
INTERMEDIATO RING H=4
12
(12)  46811268
CLIP 22X1,2
CIRCLIP 22X1,2
13
(13)  46811259
VIS 5X17,25
NEEDLE SEAT 5X17,25
16
(16)  46811076
BAGUE ADAPTATRICE KGW 10X20
ADAPTOR BUSH KGW 10X20
16
(16)  46811076
BAGUE ADAPTATRICE KGW 10X20
ADAPTOR BUSH KGW 10X20
17
(17)  50180005
DOUILLE PDS KGW 15X25X13 HD
BALL JOINT BEARING 15X25X13
17
(17)  50180005
DOUILLE PDS KGW 15X25X13 HD
BALL JOINT BEARING 15X25X13
18
(18)  46811078S
ENTRET. ADAPT. CPL. KGW 10X24
BEARING BUSH 10X15,05/22/19X24
18
(18)  46811078S
ENTRET. ADAPT. CPL. KGW 10X24
BEARING BUSH 10X15,05/22/19X24
19
(19)  46811050
O-RING KGW
SEAL KGW
19
(19)  46811050
O-RING KGW
SEAL KGW
19
(19)  46811050
O-RING KGW
SEAL KGW
19
(19)  46811050
O-RING KGW
SEAL KGW
22
(22)  36120427
CAOUTCHOUC DE BUTEE WP65 L20
RUBBER PAD 14X34X19
23
(23)  36120547
BOUCHON FILETTE AMORTIS.M37,65
SCREW CAP M37,65
24
(24)  46811044
BAGUE
DUST SEAL 1424
25
(25)  36120064
O-RING NBR 29,74X3,53
O-RING 29,74X3,53 NBR70
26
(26)  36120522S1
ADAPTATEUR CPLT D=36 H=20,5
ADAPTER CPL. D=36 H=20,5
30
(30)  36120551
CORPS AMORTISSEUR KGW H=38
SHOCK ABSORBER CASE KGW H=38
31
(31)  0770380020
JOINT O
O-RING 38,00X2,00 NBR 70 SH
32
(32)  36120094
TUBE L=112
33
(33)  36120388
BAGUE GUIDE RESSORT L45 NOIRE
THREADED BUSH L=45 BLACK
41
(41)  36120015
CONTRE ECROU
LOCK NUT SHOCK M44X1,5
42
(42)  36120418
ECROU DE REGLAGE
ADJUSTMENT NUT SHOCK M44X1,5
43
(43)  40540015
CLIP 38X1,5
ROUND-WIRE SNAP RING 38X1,5
45
(45)  S208600003000FB
O-RING 5,28X1,78 HNBR70 RED
O-RING 5,28X1,78 NBR70 BLACK
46
(46)  36120151ST
PLUG SCREW M5X6 CPL.
HS LOCK SCREW M5X6
47
(47)  93010166
RESSORT WP 85-130 D=9,0
SPRING(46,5/40,5) 85-130 D=9,0
48
(48)  36120461
COUPELLE DE RESSORT D39
SPRING RETAINER 27X53X3
50
(50)  50180751S1
SHOCK ABSORBER FLUID 5 LT
60
(60)  36120557
BAGUE DE DETENTE H=5,6
REBOUND BUSH H=5,6
62
(62)  36120298
RONDELLE 10X16X0,2
SHIM 10X16X0,2
(62)  36120338
CLAPET 10X29X0,20
SHIM 10X29X0,20
(62)  36120339
RONDELLE 10X31X0,20
SHIM 10X31X0,20
(62)  36120340
CLAPET 10X33X0,20
SHIM 10X33X0,20
(62)  36120343
CLAPET 10X23X0,25
SHIM 10X23X0,25
(62)  36120344
CLAPET 10X25X0,25
SHIM 10X25X0,25
(62)  36120345
CLAPET 10X27X0,25
SHIM 10X27X0,25
(62)  36120350
CLAPET 10X21X0,30
SHIM 10X21X0,30
68
(68)  36120312
CLAPET 10X16X0,30
SHIM 10X16X0,30
(68)  36120327
CLAPET 10X23X0,15
SHIM 10X23X0,15
(68)  36120328
CLAPET 10X25X0,15
SHIM 10X25X0,15
(68)  36120334
CLAPET 10X21X0,20
SHIM 10X21X0,20
(68)  36120336
CLAPET 10X25X0,20
SHIM 10X25X0,20
(68)  36120655
SEGMENT PRESSION 27X23,25X0.30
SHIM 23,25X27X0,30
75
(75)  36120624
PISTON 6+6X5,5/3,5
76
(76)  46810035
O-RING 37X,82X1,78 VITON70 GREEN
O-RING 37X,82X1,78 VITON70 GRE
77
(77)  36120040
SEGMENT 8X1X108,3
PISTONRING 33X35X8
80
(80)  36120604
CLAPET D10XD22X2,5
WASHER 10X22X2,5
83
(83)  36120605S
ECROU DE PISTON H=15,2
PISTON ROD NUT CPL. H=15,2
