FOURCHE / T DE FOURCHE

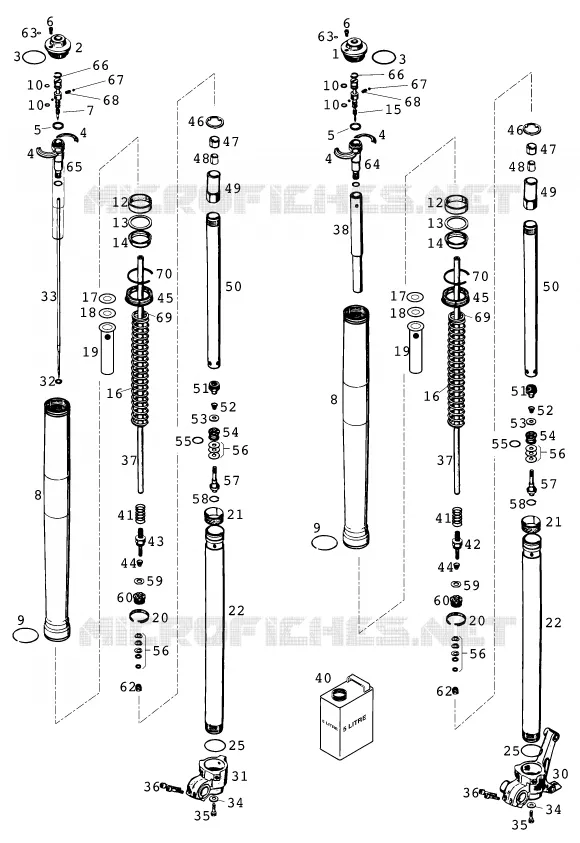

FOURCHE (PIECES) POUR KTM 620 SUP-COMP 20KW DE 1999

GUIDON / COMMANDES

FOURCHE (PIECES) pour KTM 620 SUP-COMP 20KW de 1999
1
(1)  40541269
SCREW CAP M49X1,5 COMP
2
(2)  40541273
SCREW CAP M49X1,5 REBOUND
3
(3)  40540026
O-RING NBR 43X3
O-RING 43X3 NBR70
3
(3)  40540026
O-RING NBR 43X3
O-RING 43X3 NBR70
4
(4)  40540470
SPRINGRETAINER D=47MM
4
(4)  40540470
SPRINGRETAINER D=47MM
4
(4)  40540470
SPRINGRETAINER D=47MM
4
(4)  40540470
SPRINGRETAINER D=47MM
5
(5)  40540492
CLIP 14,1 X 22 X 4
SEAL RING 14,1X22X4 90SH
5
(5)  40540492
CLIP 14,1 X 22 X 4
SEAL RING 14,1X22X4 90SH
6
(6)  40541270
AIR ADJUSTING SCREW
6
(6)  40541270
AIR ADJUSTING SCREW
7
(7)  40541246
TAP ADJ. REBOUND
8
(8)  43570091
OUTER TUBE L=577MM D=54/57MM
8
(8)  43570091
OUTER TUBE L=577MM D=54/57MM
9
(9)  43570099
SUPPORT DE JOINT D=53MM
ROUND-WIRE SNAP RING 53X2
9
(9)  43570099
SUPPORT DE JOINT D=53MM
ROUND-WIRE SNAP RING 53X2
10
(10)  40541257
O-RING NBR 4X2
10
(10)  40541257
O-RING NBR 4X2
10
(10)  40541257
O-RING NBR 4X2
10
(10)  40541257
O-RING NBR 4X2
12
(12)  43570019
BAGUE FOURCHE WP 43 2000
DU-BUSH 47 X 43 X 20
13
(13)  43570092
SUPPORTWASHER 45X52,5X1,5
13
(13)  43570092
SUPPORTWASHER 45X52,5X1,5
14
(14)  43570009

OIL SEAL RING 43X52,5X7
15
(15)  50600083
TAP ADJ. COMPRESSION
16
(16)  96010045S
% SPRING 3,8 N/MM SET D=4,75MM
16
(16)  96010045S
% SPRING 3,8 N/MM SET D=4,75MM
16
(16)  96010046S
SPRING 4,0 N/MM SET D=4,75MM
16
(16)  96010046S
SPRING 4,0 N/MM SET D=4,75MM
16
(16)  96010047S
SPRING 4,2 N/MM SET D=4,9MM
16
(16)  96010047S
SPRING 4,2 N/MM SET D=4,9MM
16
(16)  96010048S
SPRING 4,6 N/MM SET D=5,0MM
16
(16)  96010048S
SPRING 4,6 N/MM SET D=5,0MM
16
(16)  96010049S
RESSORT 4,8 N/MM JEU D=5,0MM
SPRING 4,8 N/MM SET D=5,0MM
16
(16)  96010049S
RESSORT 4,8 N/MM JEU D=5,0MM
SPRING 4,8 N/MM SET D=5,0MM
16
(16)  96010050S
SPRING 4,4 N/MM SET D=4,9MM
16
(16)  96010050S
SPRING 4,4 N/MM SET D=4,9MM
17
(17)  40540359
PRELOAD SPACER L=2,5MM
17
(17)  40540359
PRELOAD SPACER L=2,5MM
17
(17)  40540359
PRELOAD SPACER L=2,5MM
18
(18)  40540040
PRELOAD SPACER L=5MM
18
(18)  40540040
PRELOAD SPACER L=5MM
19
(19)  43570121
SPRING GUIDE TA
19
(19)  43570121
SPRING GUIDE TA
20
(20)  40540851
SEGMENT DE PISTON 5X1X62
PISTON RING 5 X 1 X 62
20
(20)  40540851
SEGMENT DE PISTON 5X1X62
PISTON RING 5 X 1 X 62
21
(21)  43570617
GUIDE BUSHING 42X44X20
DU-BUSH 43,8 X 43 X 20
21
(21)  43570617
GUIDE BUSHING 42X44X20
DU-BUSH 43,8 X 43 X 20
22
(22)  43570221
FOUREAU DE FOURCHE D=43MM
INNER TUBE D=43MM L=600MM
22
(22)  43570221
FOUREAU DE FOURCHE D=43MM
INNER TUBE D=43MM L=600MM
25
(25)  43570023
O-RING 41X2 NBR70 SILICONIZED YELLOW
O-RING 41X2 NBR70 SILICONIZED
25
(25)  43570023
O-RING 41X2 NBR70 SILICONIZED YELLOW
O-RING 41X2 NBR70 SILICONIZED
30
(30)  43570087
AXLE CLAMP L/S USD43 260MM '99
31
(31)  43570086
AXLE CLAMP R/S USD43 M8 '99
32
(32)  40541267
O-RING NBR 3X1
33
(33)  40541374
REBOUND NEEDLE D=4MM L=542MM
34
(34)  58038032100
JOINT
COPPERWASHER 8X12X1,5
34
(34)  58038032100
JOINT
COPPERWASHER 8X12X1,5
35
(35)  50600130
HH-COLLAR SCREW M8X20 WS=13
35
(35)  50600130
HH-COLLAR SCREW M8X20 WS=13
36
(36)  0025080306
VIS
HH COLLAR SCREW M 8X30
36
(36)  0025080306
VIS
HH COLLAR SCREW M 8X30
37
(37)  40541373
PISTON ROD M9X1 L=528MM
37
(37)  40541373
PISTON ROD M9X1 L=528MM
38
(38)  40541376S
HYDR.STOP L222,5MM KPL. COMP.
38
(38)  40541376S
HYDR.STOP L222,5MM KPL. COMP.
40
(40)  48601166S1
FORK FLUID VISCOSITY 4.0 5L
FORKOIL REZ 71 SAE 5
41
(41)  40541346
RESSORT DETENTE C=60N/MM
SPRING (11,2/12,6) 60-26 REBOU
42
(42)  40541245
PISTON ROD TAP COMPRESSION
43
(43)  40541244
PISTON ROD TAP REBOUND
44
(44)  40541278
RESSORT VENTIL D=0,5MM
SPRING (8,5) L6,5 VALVE
44
(44)  40541278
RESSORT VENTIL D=0,5MM
SPRING (8,5) L6,5 VALVE
44
(44)  40541278
RESSORT VENTIL D=0,5MM
SPRING (8,5) L6,5 VALVE
44
(44)  40541278
RESSORT VENTIL D=0,5MM
SPRING (8,5) L6,5 VALVE
45
(45)  43570624
DIRT SCARPER SKF 43MM BLACK
DUST STRIPPER D=43MM
45
(45)  43570624
DIRT SCARPER SKF 43MM BLACK
DUST STRIPPER D=43MM
46
(46)  40540629
SPRINGRETAINER 22,1X35,6X2
46
(46)  40540629
SPRINGRETAINER 22,1X35,6X2
47
(47)  40540487
SOUFFLET
RUBBER PAD 13X19,3X7 90SH
47
(47)  40540487
SOUFFLET
RUBBER PAD 13X19,3X7 90SH
48
(48)  40540434
DOUILLE 12X14X8
GUIDE BUSHING 12X14X8
48
(48)  40540434
DOUILLE 12X14X8
GUIDE BUSHING 12X14X8
49
(49)  40541378
SCREW SLEEVE M24X0,8X56
49
(49)  40541378
SCREW SLEEVE M24X0,8X56
50
(50)  40541236
TUBE 24X1,5X385
51
(51)  40541241
ECROU VALVE M6X0,5
CHECK VALVE NUT M6X0,5
51
(51)  40541241
ECROU VALVE M6X0,5
CHECK VALVE NUT M6X0,5
52
(52)  40541278
RESSORT VENTIL D=0,5MM
SPRING (8,5) L6,5 VALVE
52
(52)  40541278
RESSORT VENTIL D=0,5MM
SPRING (8,5) L6,5 VALVE
52
(52)  40541278
RESSORT VENTIL D=0,5MM
SPRING (8,5) L6,5 VALVE
52
(52)  40541278
RESSORT VENTIL D=0,5MM
SPRING (8,5) L6,5 VALVE
53
(53)  40540477
CLAPET 8X18X0,4
SHIM 8X18X0,40
53
(53)  40540477
CLAPET 8X18X0,4
SHIM 8X18X0,40
53
(53)  40540477
CLAPET 8X18X0,4
SHIM 8X18X0,40
53
(53)  40540477
CLAPET 8X18X0,4
SHIM 8X18X0,40
54
(54)  40540445
PISTON COMPRESSION MA
54
(54)  40540445
PISTON COMPRESSION MA
55
(55)  40540437
O-RING NBR 15,6X1,78
O-RING 15,6X1,78 NBR
55
(55)  40540437
O-RING NBR 15,6X1,78
O-RING 15,6X1,78 NBR
56
(56)  40540401
CLAPET 6X14X0,10
SHIM 6X14X0,10
56
(56)  40540401
CLAPET 6X14X0,10
SHIM 6X14X0,10
56
(56)  40540401
CLAPET 6X14X0,10
SHIM 6X14X0,10
56
(56)  40540401
CLAPET 6X14X0,10
SHIM 6X14X0,10
56
(56)  40540402
CLAPET 6X16X0,1
SHIM 6X16X0,10
56
(56)  40540402
CLAPET 6X16X0,1
SHIM 6X16X0,10
56
(56)  40540402
CLAPET 6X16X0,1
SHIM 6X16X0,10
56
(56)  40540402
CLAPET 6X16X0,1
SHIM 6X16X0,10
56
(56)  40540403
CLAPET 6X18X0,1
SHIM 6X18X0,10
56
(56)  40540403
CLAPET 6X18X0,1
SHIM 6X18X0,10
56
(56)  40540403
CLAPET 6X18X0,1
SHIM 6X18X0,10
56
(56)  40540403
CLAPET 6X18X0,1
SHIM 6X18X0,10
56
(56)  40540404
CLAPET 6X12X0,15
SHIM 6X12X0,15
56
(56)  40540404
CLAPET 6X12X0,15
SHIM 6X12X0,15
56
(56)  40540404
CLAPET 6X12X0,15
SHIM 6X12X0,15
56
(56)  40540404
CLAPET 6X12X0,15
SHIM 6X12X0,15
56
(56)  40540409
CLAPET 6X14X0,2
SHIM 6X14X0,20
56
(56)  40540409
CLAPET 6X14X0,2
SHIM 6X14X0,20
56
(56)  40540409
CLAPET 6X14X0,2
SHIM 6X14X0,20
56
(56)  40540409
CLAPET 6X14X0,2
SHIM 6X14X0,20
56
(56)  40540411
CLAPET 6X18X0,2
SHIM 6X18X0,20
56
(56)  40540411
CLAPET 6X18X0,2
SHIM 6X18X0,20
56
(56)  40540411
CLAPET 6X18X0,2
SHIM 6X18X0,20
56
(56)  40540411
CLAPET 6X18X0,2
SHIM 6X18X0,20
56
(56)  40540449
CLAPET 6X9X0,3
SHIM 6X9X0,30
56
(56)  40540449
CLAPET 6X9X0,3
SHIM 6X9X0,30
56
(56)  40540449
CLAPET 6X9X0,3
SHIM 6X9X0,30
56
(56)  40540449
CLAPET 6X9X0,3
SHIM 6X9X0,30
56
(56)  40540774
CLAPET 6X18X0,1
SHIM 6X18X0,10
56
(56)  40540774
CLAPET 6X18X0,1
SHIM 6X18X0,10
56
(56)  40540774
CLAPET 6X18X0,1
SHIM 6X18X0,10
56
(56)  40540774
CLAPET 6X18X0,1
SHIM 6X18X0,10
56
(56)  40541383
CLAPET 6X11X0,1
SHIM 6X11X0,10
56
(56)  40541383
CLAPET 6X11X0,1
SHIM 6X11X0,10
56
(56)  40541383
CLAPET 6X11X0,1
SHIM 6X11X0,10
56
(56)  40541383
CLAPET 6X11X0,1
SHIM 6X11X0,10
57
(57)  40541242
TAP COMPRESSION
57
(57)  40541242
TAP COMPRESSION
58
(58)  40541256
CIRCLIP 21X1,6
58
(58)  40541256
CIRCLIP 21X1,6
59
(59)  40540477
CLAPET 8X18X0,4
SHIM 8X18X0,40
59
(59)  40540477
CLAPET 8X18X0,4
SHIM 8X18X0,40
59
(59)  40540477
CLAPET 8X18X0,4
SHIM 8X18X0,40
59
(59)  40540477
CLAPET 8X18X0,4
SHIM 8X18X0,40
60
(60)  40541085
PISTON REBOUND W5
60
(60)  40541085
PISTON REBOUND W5
62
(62)  40540486
ECROU M6X0,5
NUT M6X0,5 H6,5 WAF10 REBOUND
62
(62)  40540486
ECROU M6X0,5
NUT M6X0,5 H6,5 WAF10 REBOUND
63
(63)  40540867
O-RING 3X2 NBR70
63
(63)  40540867
O-RING 3X2 NBR70
64
(64)  40541376S
HYDR.STOP L222,5MM KPL. COMP.
64
(64)  40541376S
HYDR.STOP L222,5MM KPL. COMP.
65
(65)  40541377S
HYDR. STOP L=222,5MM KLP. REB.
66
(66)  40541259
LOCK WASHER SB11
66
(66)  40541259
LOCK WASHER SB11
67
(67)  40540296
BILLE ACIER D=4MM
STEEL BALL D4
67
(67)  40540296
BILLE ACIER D=4MM
STEEL BALL D4
67
(67)  40540296
BILLE ACIER D=4MM
STEEL BALL D4
68
(68)  40540472
RESSORT POUR VIS DE REGLAGE
SPRING (2,3) L5,2
68
(68)  40540472
RESSORT POUR VIS DE REGLAGE
SPRING (2,3) L5,2
69
(69)  43570122
RING 28X38X1,5
70
(70)  43570093
LOCK WASHER D=59MM
70
(70)  43570093
LOCK WASHER D=59MM
Référence Désignation Prix Unitaire TTC Qté
# 1

40541269

SCREW CAP M49X1, 5 COMP
Contactez nous
# 2

40541273

SCREW CAP M49X1, 5 REBOUND
Contactez nous
# 3

40540026

O-RING NBR 43X3
O-RING 43X3 NBR70
Contactez nous
# 4

40540470

SPRINGRETAINER D=47MM
Contactez nous
# 5

40540492

CLIP 14, 1 X 22 X 4
SEAL RING 14, 1X22X4 90SH
Contactez nous
# 6

40541270

AIR ADJUSTING SCREW
Contactez nous
# 7

40541246

TAP ADJ. REBOUND
Contactez nous
# 8

43570091

OUTER TUBE L=577MM D=54/57MM
Contactez nous
# 9

43570099

SUPPORT DE JOINT D=53MM
ROUND-WIRE SNAP RING 53X2
# 10

40541257

O-RING NBR 4X2
Contactez nous
# 12

43570019

BAGUE FOURCHE WP 43 2000
DU-BUSH 47 X 43 X 20
# 13

43570092

SUPPORTWASHER 45X52, 5X1, 5
# 14

43570009


OIL SEAL RING 43X52, 5X7
Contactez nous
# 15

50600083

TAP ADJ. COMPRESSION
Contactez nous
# 16

96010045S

% SPRING 3, 8 N/MM SET D=4, 75MM
Contactez nous
# 16

96010046S

SPRING 4, 0 N/MM SET D=4, 75MM
Contactez nous
# 16

96010047S

SPRING 4, 2 N/MM SET D=4, 9MM
Contactez nous
# 16

96010048S

SPRING 4, 6 N/MM SET D=5, 0MM
Contactez nous
# 16

96010050S

SPRING 4, 4 N/MM SET D=4, 9MM
Contactez nous
# 16

96010049S

RESSORT 4, 8 N/MM JEU D=5, 0MM
SPRING 4, 8 N/MM SET D=5, 0MM
Contactez nous
# 17

40540359

PRELOAD SPACER L=2, 5MM
Contactez nous
# 18

40540040

PRELOAD SPACER L=5MM
Contactez nous
# 19

43570121

SPRING GUIDE TA
Contactez nous
# 20

40540851

SEGMENT DE PISTON 5X1X62
PISTON RING 5 X 1 X 62
Contactez nous
# 21

43570020

43570617
GUIDE BUSHING 42X44X20
DU-BUSH 43, 8 X 43 X 20
# 22

43570089

FOUREAU DE FOURCHE D=43MM
INNER TUBE D=43MM L=600MM
Contactez nous
# 25

43570023

O-RING 41X2 NBR70 SILICONIZED YELLOW
O-RING 41X2 NBR70 SILICONIZED
# 30

43570087

AXLE CLAMP L/S USD43 260MM '99
Contactez nous
# 31

43570086

AXLE CLAMP R/S USD43 M8 '99
Contactez nous
# 32

40541267

O-RING NBR 3X1
Contactez nous
# 33

40541374

REBOUND NEEDLE D=4MM L=542MM
Contactez nous
# 34

46810360

JOINT
COPPERWASHER 8X12X1, 5
Contactez nous
# 35

50600130

HH-COLLAR SCREW M8X20 WS=13
Contactez nous
# 36

50600061

0025080306
VIS
HH COLLAR SCREW M 8X30
# 37

40541373

PISTON ROD M9X1 L=528MM
Contactez nous
# 38

40541376S

HYDR.STOP L222, 5MM KPL. COMP.
Contactez nous
# 40

40540882

48601166S1
FORK FLUID VISCOSITY 4.0 5L
FORKOIL REZ 71 SAE 5
# 41

40541346

RESSORT DETENTE C=60N/MM
SPRING (11, 2/12, 6) 60-26 REBOU
# 42

40541245

PISTON ROD TAP COMPRESSION
Contactez nous
# 43

40541244

PISTON ROD TAP REBOUND
Contactez nous
# 44

40541278

RESSORT VENTIL D=0, 5MM
SPRING (8, 5) L6, 5 VALVE
Contactez nous
# 45

43570094

43570624
DIRT SCARPER SKF 43MM BLACK
DUST STRIPPER D=43MM
# 46

40540629

SPRINGRETAINER 22, 1X35, 6X2
Contactez nous
# 47

40540487

SOUFFLET
RUBBER PAD 13X19, 3X7 90SH
# 48

40540434

DOUILLE 12X14X8
GUIDE BUSHING 12X14X8
# 49

40541378

SCREW SLEEVE M24X0, 8X56
Contactez nous
# 50

40541236

TUBE 24X1, 5X385
Contactez nous
# 51

40541241

ECROU VALVE M6X0, 5
CHECK VALVE NUT M6X0, 5
Contactez nous
# 52

40541278

RESSORT VENTIL D=0, 5MM
SPRING (8, 5) L6, 5 VALVE
Contactez nous
# 53

40540477

CLAPET 8X18X0, 4
SHIM 8X18X0, 40
# 54

40540445

PISTON COMPRESSION MA
Contactez nous
# 55

40540437

O-RING NBR 15, 6X1, 78
O-RING 15, 6X1, 78 NBR
Contactez nous
# 56

40540401

CLAPET 6X14X0, 10
SHIM 6X14X0, 10
# 56

40540402

CLAPET 6X16X0, 1
SHIM 6X16X0, 10
# 56

40540403

CLAPET 6X18X0, 1
SHIM 6X18X0, 10
# 56

40540404

CLAPET 6X12X0, 15
SHIM 6X12X0, 15
# 56

40540409

CLAPET 6X14X0, 2
SHIM 6X14X0, 20
# 56

40540411

CLAPET 6X18X0, 2
SHIM 6X18X0, 20
# 56

40540449

CLAPET 6X9X0, 3
SHIM 6X9X0, 30
# 56

40540774

CLAPET 6X18X0, 1
SHIM 6X18X0, 10
# 56

40541383

CLAPET 6X11X0, 1
SHIM 6X11X0, 10
# 57

40541242

TAP COMPRESSION
Contactez nous
# 58

40541256

CIRCLIP 21X1, 6
Contactez nous
# 59

40540477

CLAPET 8X18X0, 4
SHIM 8X18X0, 40
# 60

40541085

PISTON REBOUND W5
Contactez nous
# 62

40540486

ECROU M6X0, 5
NUT M6X0, 5 H6, 5 WAF10 REBOUND
# 63

40540867

O-RING 3X2 NBR70
# 64

40541376S

HYDR.STOP L222, 5MM KPL. COMP.
Contactez nous
# 65

40541377S

HYDR. STOP L=222, 5MM KLP. REB.
Contactez nous
# 66

40541259

LOCK WASHER SB11
Contactez nous
# 67

40540296

BILLE ACIER D=4MM
STEEL BALL D4
# 68

40540472

RESSORT POUR VIS DE REGLAGE
SPRING (2, 3) L5, 2
# 69

43570122

RING 28X38X1, 5
Contactez nous
# 70

43570093

LOCK WASHER D=59MM
Contactez nous
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez KTM. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FOURCHE (PIECES) de votre KTM 620 SUP-COMP 20KW de 1999. Nous restons à votre disposition pour toute question.
 Microfiches.net - Catalogue de pièces détachées de toutes marques
