Vue éclatée

WP SHIMS FOR SETTING

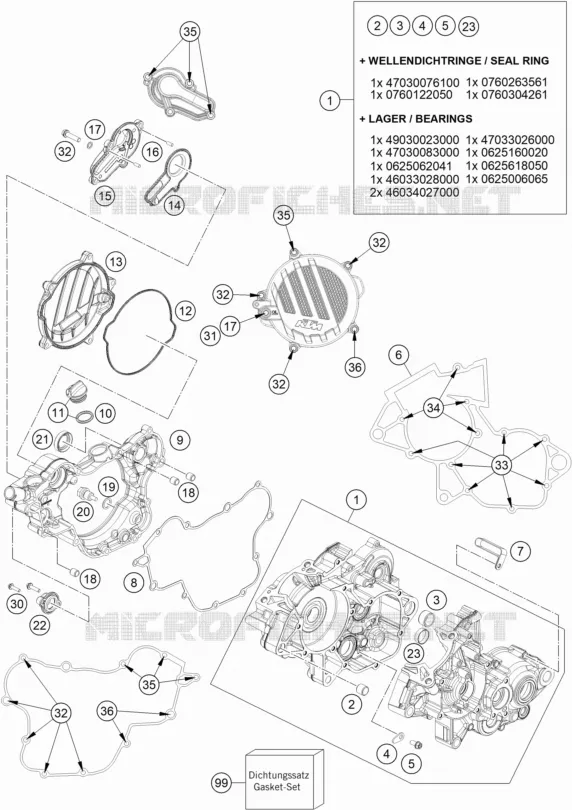

CARTER MOTEUR POUR KTM 85 SX 19/16 DE 2021

CYLINDRE

(1) 47230000144

ENGINE CASE CPL.

(1) 47230000144

ENGINE CASE CPL.

(2) 54630027000

BAGUE DE CENTRAGE
DOWEL BUSHING 13,8X11X12

(2) 54630027000

BAGUE DE CENTRAGE
DOWEL BUSHING 13,8X11X12

(3) 54830027100

DOWEL, 21X12

(3) 54830027100

DOWEL, 21X12

(4) 54634049000

PLAQUE D'ARRET
RETAINING PLATE

(4) 54634049000

PLAQUE D'ARRET
RETAINING PLATE

(5) 0025060126S

HEX COLLAR SCREW M6X12 ISA30 SELF-LOCKIN
HEX COLLAR SCREW M6X12 ISA30 S

(5) 0025060126S

HEX COLLAR SCREW M6X12 ISA30 SELF-LOCKIN
HEX COLLAR SCREW M6X12 ISA30 S

(6) 47230039000

CRANKCASE COVER GASKET

(7) 55430090000

BRACKET FOR BLEEDING TUBE

(8) 47230025000

GASKET INNER CLUTCH COVER

(9) 47230001200

INNER CLUTCHCOVER

(10) 0770191015

JT THORIQUE BOUCHON HUILE 19X3
O-RING 19,00X3,00 NBR

(11) 79430020033

OIL FILLER CAP CMPL. M24X3
OIL FILLER CAP M24X3 WITH O-R

(12) 47230027000

CLUTCHCOVER GASKET

(13) 4723002600015

CLUTCH COVER CPL.

(14) 47235053100

SEAL WITH SUPPORT PLATE

(15) 47235052000

WATERPUMP COVER

(16) 0402040980

ROULEAU DIN5402 NRB 4X 9
NEEDLE ROL.DIN5402 NRB 4X9,8

(17) 0603061001

JOINT CUIVRE DIN7603- 6X10X1
CU-SEAL RING DIN7603-6X10X1

(17) 0603061001

JOINT CUIVRE DIN7603- 6X10X1
CU-SEAL RING DIN7603-6X10X1

(18) 49030090100

DOWEL 9,8 X7X10

(18) 49030090100

DOWEL 9,8 X7X10

(19) 58038022000

JOINT
CU-SEAL RING DIN7603-12X18X1,5

(20) 58030021100

VIS DE VIDANGE D'HUILE ET AIMANT
OILDRAIN PLUG WITH MAGNET

(21) 0760193070

JOINT SPI
SHAFT SEAL RING 19X30X7 B

(22) 55537035000

CLOSING COVER

(23) 50433024050

BUSHING IDLER GEAR

(23) 50433024050

BUSHING IDLER GEAR

(30) 0014050203

VIS 6 PANS EPAULEE M 5X20 SW=6
HH COLLAR SCREW M 5X20 WS=6

(31) 0025060106

HH COLLAR SCREW M6X10 TX30

(32) 0025060256

HH COLLAR SCREW M6X25 TX30

(32) 0025060256

HH COLLAR SCREW M6X25 TX30

(32) 0025060256

HH COLLAR SCREW M6X25 TX30

(32) 0025060256

HH COLLAR SCREW M6X25 TX30

(32) 0025060256

HH COLLAR SCREW M6X25 TX30

(33) 0025060456

VIS 6 PANS A
HH COLLAR SCREW M6X45 TX30

(34) 0025060506

HH COLLAR SCREW M6X50 TX30

(35) 0025060606

HH COLLAR SCREW M6X60 TX30

(35) 0025060606

HH COLLAR SCREW M6X60 TX30

(35) 0025060606

HH COLLAR SCREW M6X60 TX30

(36) 0025060556

HH COLLAR SCREW M6X55 TX30

(36) 0025060556

HH COLLAR SCREW M6X55 TX30

(99) 47230099001

SEAL KIT ENGINE 85

	Référence	Désignation	Qté
# 1	47230000144	ENGINE CASE CPL.	Prix Unitaire TTC 811,44 €
# 2	54630027000	BAGUE DE CENTRAGE DOWEL BUSHING 13, 8X11X12	Prix Unitaire TTC 6,18 €
# 3	54830027100	DOWEL, 21X12	Prix Unitaire TTC 5,52 €
# 4	54634049000	PLAQUE D'ARRET RETAINING PLATE	Prix Unitaire TTC 2,64 €
# 5	0025060126S	HEX COLLAR SCREW M6X12 ISA30 SELF-LOCKIN HEX COLLAR SCREW M6X12 ISA30 S	Prix Unitaire TTC 2,04 €
# 6	47230039000	CRANKCASE COVER GASKET	Prix Unitaire TTC 17,10 €
# 7	55430090000	BRACKET FOR BLEEDING TUBE	Prix Unitaire TTC 7,38 €
# 8	47230025000	GASKET INNER CLUTCH COVER	Prix Unitaire TTC 12,48 €
# 9	47230001100 47230001200	INNER CLUTCHCOVER	Prix Unitaire TTC 204,78 €
# 10	0770191015	JT THORIQUE BOUCHON HUILE 19X3 O-RING 19, 00X3, 00 NBR	Prix Unitaire TTC 1,20 €
# 11	79430020033	OIL FILLER CAP CMPL. M24X3 OIL FILLER CAP M24X3 WITH O-R	Prix Unitaire TTC 10,38 €
# 12	47230027000	CLUTCHCOVER GASKET	Prix Unitaire TTC 9,72 €	Promo 9,72 €
# 13	4723002600015	CLUTCH COVER CPL.	Prix Unitaire TTC 79,38 €
# 14	47235053000 47235053100	SEAL WITH SUPPORT PLATE	Prix Unitaire TTC 20,46 €
# 15	47235052000	WATERPUMP COVER	Prix Unitaire TTC 26,64 €
# 16	0402040980	ROULEAU DIN5402 NRB 4X 9 NEEDLE ROL.DIN5402 NRB 4X9, 8	Prix Unitaire TTC 1,56 €
# 17	0603061001	JOINT CUIVRE DIN7603- 6X10X1 CU-SEAL RING DIN7603-6X10X1	Prix Unitaire TTC 1,32 €
# 18	49030090100	DOWEL 9, 8 X7X10	Prix Unitaire TTC 1,98 €
# 19	58038022000	JOINT CU-SEAL RING DIN7603-12X18X1, 5	Prix Unitaire TTC 1,92 €
# 20	58030021100	VIS DE VIDANGE D'HUILE ET AIMANT OILDRAIN PLUG WITH MAGNET	Prix Unitaire TTC 10,38 €
# 21	0760193070	JOINT SPI SHAFT SEAL RING 19X30X7 B	Prix Unitaire TTC 5,34 €
# 22	54637070100 55537035000	CLOSING COVER	Prix Unitaire TTC 31,62 €
# 23	50433024050	BUSHING IDLER GEAR	Prix Unitaire TTC 18,90 €
# 30	0014050203	VIS 6 PANS EPAULEE M 5X20 SW=6 HH COLLAR SCREW M 5X20 WS=6	Prix Unitaire TTC 1,74 €
# 31	0025060106	HH COLLAR SCREW M6X10 TX30	Prix Unitaire TTC 1,74 €	Promo 1,74 €
# 32	0025060256	HH COLLAR SCREW M6X25 TX30	Prix Unitaire TTC 1,74 €
# 33	0025060456	VIS 6 PANS A HH COLLAR SCREW M6X45 TX30	Prix Unitaire TTC 1,74 €
# 34	0025060506	HH COLLAR SCREW M6X50 TX30	Prix Unitaire TTC 2,04 €
# 35	0025060606	HH COLLAR SCREW M6X60 TX30	Prix Unitaire TTC 2,04 €
# 36	0025060556	HH COLLAR SCREW M6X55 TX30	Prix Unitaire TTC 2,04 €
# 99	47230099000 47230099001	SEAL KIT ENGINE 85	Prix Unitaire TTC 169,74 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez KTM. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine KTM, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
